Funktionsbeschreibung

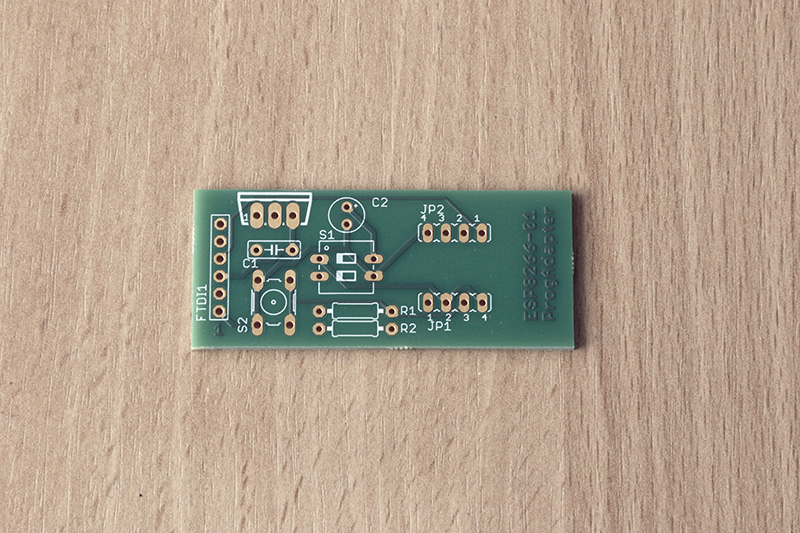

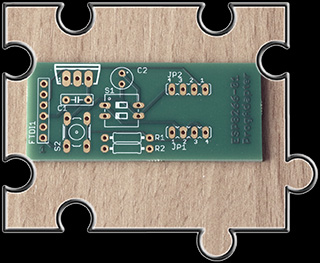

Die Platine in Top-Ansicht

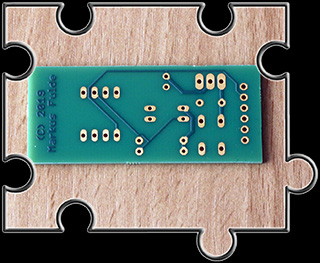

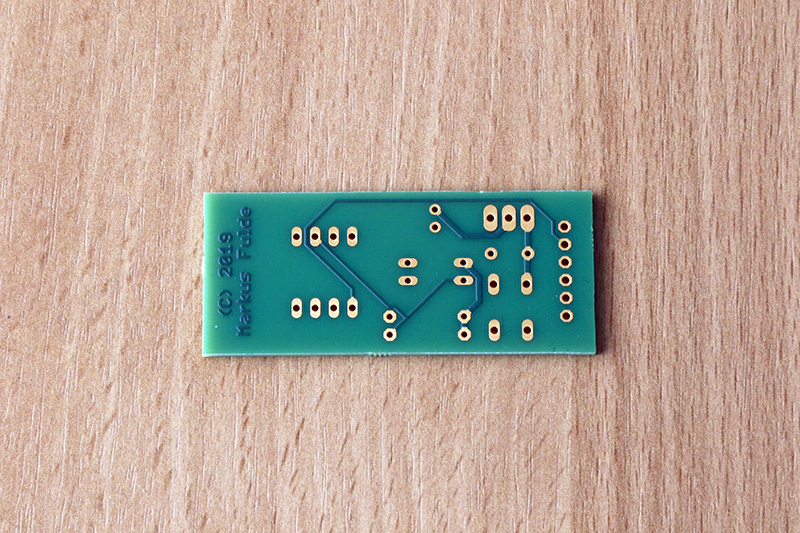

Die Platine in Bottom-Ansicht

Als Programmieradapter entstand ein kleines Board mit den folgenden Leistungsmerkmalen:

Spannungskonvertierung von USB 5V auf 3,3V für den ESP8266
Reset-Taste
On/Off sowie Programming enable/disable über DIP-Schalter

Umsetzung und Realisierung

Der Schaltplan und das Board wurden mit Hilfe von Eagle erstellt und die Platinen wurden bei der Firma AISLER produziert.

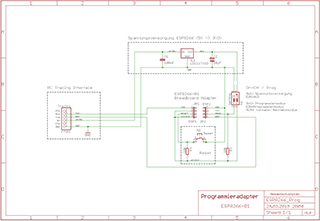

Der Schaltplan zum Programmieradapter

Programmieradapter ESP8266-01

Die UART-USB-Bridge FTDI Friend von Adafruit

UART-USB-Bridge FTDI Friend

Beginnend mit dem Projekt myGeigerle habe ich von RS232 auf UART-USB-Interface umgestellt. Dies mache ich mir auch hier beim Programmieradapter zu Nutze.

Zum Einsatz kommt die UART-USB-Bridge von FTDI.

Die Wahl fällt dabei auf die beiden Produkte

FTDI Friend + Extras - v1.0
FTDI Serial TTL-232 USB Cable

von Adafruit welche in diesem Kapitel auch weiter und detailliert beschrieben werden.

FTDP Friend Einstellungen	Für die Konfiguration des FTDI Friend existieren auf der Platinen-Rückseite Lötflächen bzw. PCB-Brücken die gesetzt und entfernt werden müssen. Bei VCC kann zwischen 3,3V und 5V gewählt werden (Default ist 5V). Das Logik-Level für RxD und TxD kann zwischen 3,3V und 5V geändert werden. Default ist 3,3V. Mit dieser Einstellung sind die Pegel aber auch 5V compliant und funktionieren für beide Spannungspegel. Die Funktion des 6. Pins kann wahlweise auf DTR oder RTS gesetzt werden (Default ist RTS)

FTDP Friend	Pinbelegung der Stecker: Pin 1 Schwarz = Ground Pin 2 Braun = CTS Pin 3 Rot = VCC (Power), 5V - (* 3,3V) Pin 4 Orange = TxD 3V Level - (* 5V Level) Pin 5 Gelb = RxD 3V Level - (* 5V Level) Pin 6 Grün = RTS - (* DTR) (* = alternative Funktion)

Für weitere Details wird auf das Adafruit Manual verwiesen, welches unter folgendem Link zum Download zur Verfügung steht:

https://learn.adafruit.com/ftdi-friend/overview
https://cdn-learn.adafruit.com/downloads/pdf/ftdi-friend.pdf?timestamp=1550729989

Neben dem FTDI Friend gibt es ein komplett fertiges Kabel FTDI Serial TTL-232 USB Cable von Adafruit welches auch zum Einsatz kommt bzw. kommen kann und die gleiche Funktion abdeckt. Der einzige Unterschied besteht in der festen Konfiguration mit einer Spannungsversorgung von VCC = 5V und einem Signalpegel von 3,3V.

FTDI Serial TTL-232 USB Cable

Stücklisten

Die folgenden Teile und Baugruppen wurden für den ESP8266-01 Programmieradapter oder auch ESP-01S verarbeitet:

Menge	Bauteile	Beschreibung	Lieferant	Bestellnummer	Maße	Preis
Stückliste ESP8266-01 Programmieradapter
1	PCB	Platine	Aisler	--	54x27mm	10,95 € 3 Stk.
1	IC1	3,3V Festspannungsregler LD1117V33	Reichelt Elektronik	LD1117V33	TO-220	0,45 €
2	R1,R2	10k RESISTOR0207/10	Reichelt Elektronik	METALL 10,0K	--	0,082 €
1	FTDI1	Stiftleiste, gewinkelt, RM 2,54 - 6 polig	Reichelt Elektronik	SL 1X50W 2,54	--	0,97 €
1	C1	Vielschicht-Keramikkondensator 100nF 50 VDC	Reichelt Elektronik	Z5U-2,5 100N	RM 2,5mm	0,05 €
1	C2	Elektrolytkondensator 10µF 63V 20%	Conrad Electronic	1325877 - 62	RM 2,5mm	0,049 €
1	S1	DIP-Schalter, liegend, 2-polig	Reichelt Elektronik	RND 210-00158	RM 2,54mm	0,55 €
1	S2	Kurzhubtaster MJTP1230	Reichelt Elektronik	Taster 3301	--	0,11 €
2	JP1, JP2	Buchsenleiste 4-polig, RM 2,54	Reichelt Elektronik	BL 1X20G 2,54	RM 2,54mm	0,72 €

Stückliste für den Programmieradapter ESP8266-01

Hinweis: Bestellnummern und Preise beziehen sich auf den Zeitpunkt der Projektumsetzung März 2019 und können abweichen!!

Schaltpläne

Der Schaltplan zu diesem Projekt liegen als Eagle-SCH-Datei vor und befinden sich weiter unten im Bereich Dokumente aufgelistet. Für alle welche kein Eagle besitzen anbei der Schaltplan als PDF-Datei. Das PDF befinden sich hier unter dem Link zum Download.

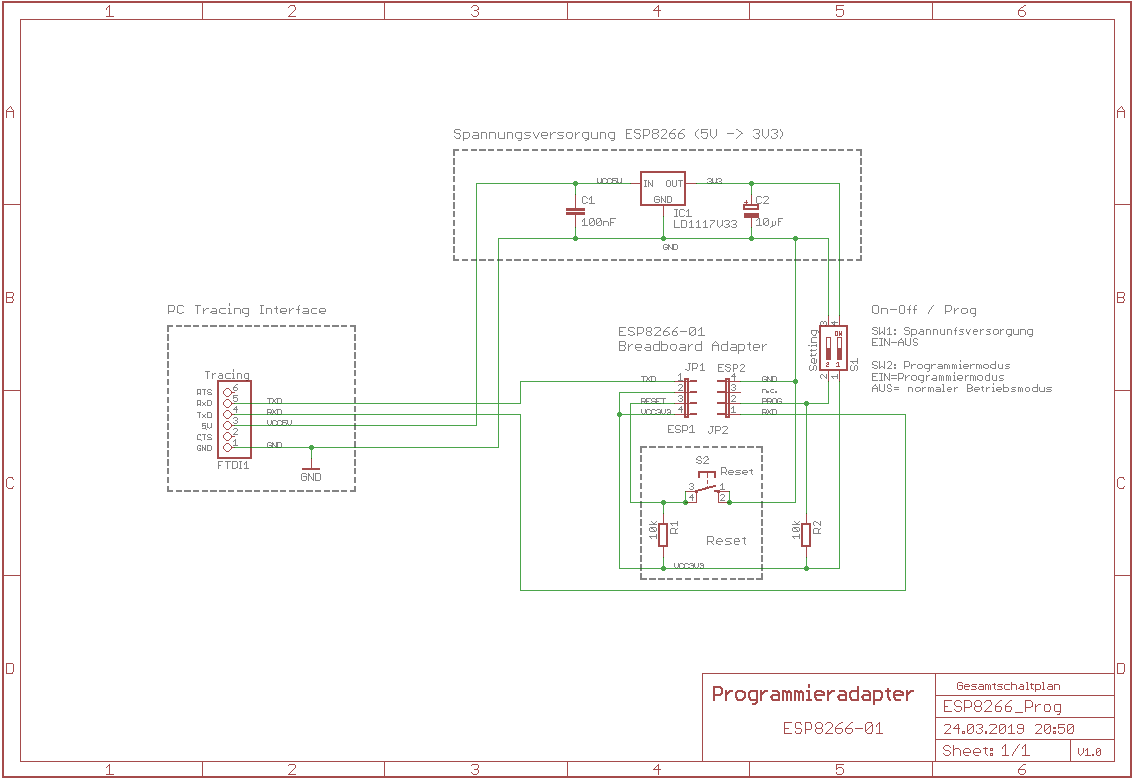

Schematic zum Programmieradapter ESP8266-01

Bestückpläne

Der Bestückplan zu diesem Projekt liegt als Eagle-BRD-Datei vor und befinden sich weiter unten im Bereich Dokumente aufgelistet. Für alle welche kein Eagle besitzen anbei der Bestückplan als PDF-Datei. Die PDF-Datei sind zusammengefasste Bestückpläne und Layoutansichten in einem Dokumente. Das PDF befindet sich hier unter dem Link zum Download.

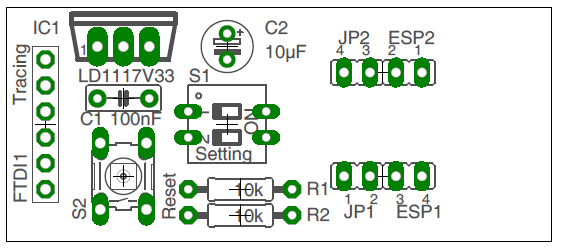

Bestückung Programmieradapter ESP8266-01

PCB's

Die Board-Daten zu diesem Projekt liegen als Eagle-BRD-Dateien vor und befinden sich weiter unten im Bereich Dokumente aufgelistet. Für alle welche kein Eagle besitzen anbei die Bilder zum Layout als PDF-Dateien. Die PDF-Dateien sind zusammengefasste Bestückpläne und Layoutansichten in einem Dokumente. Die PDF's befinden sich hier unter den jeweiligen Links zum Download.

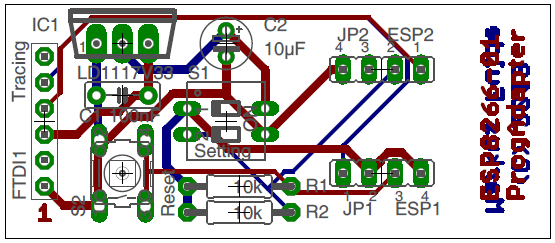

Layout Programmieradapter ESP8266-01

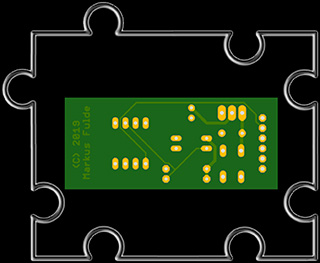

Die Platine - Top-Layer	Die Platine - Bottom-Layer

Software

Da es sich bei diesem Projekt um einen Programmieradapter ohne eigene Intelligenz handelt, gibt es hier keine Software zum Download. Sowohl für den FTDI Friend als auch für den ESP8266-01 / ESP-01S wird auf die entsprechenden Datenblätter verwiesen.

Dokumentation und Daten

An dieser Stelle befinden sich die Dokumente zur Entwicklung. Speziell befinden sich hier die jeweiligen Eagle-Dateien für Schaltpläne und PCB's.

Eagle-Datei Schematic

Eagle-Datei Board

Mitgeltende Unterlagen und Sonstiges

Bei den verwendeten Bauteilen handelt es sich ausschließlich um Standardbauteile. Aus diesem Grund entfällt die Notwendigkeit tiefergehender Beschreibungen und Dokumentationen. Zusätzliche zu den Schaltplan- und Layout-Daten sind keine Arbeitsdokumente vorhanden.

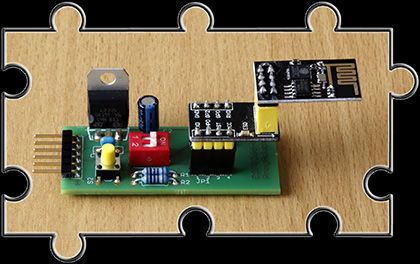

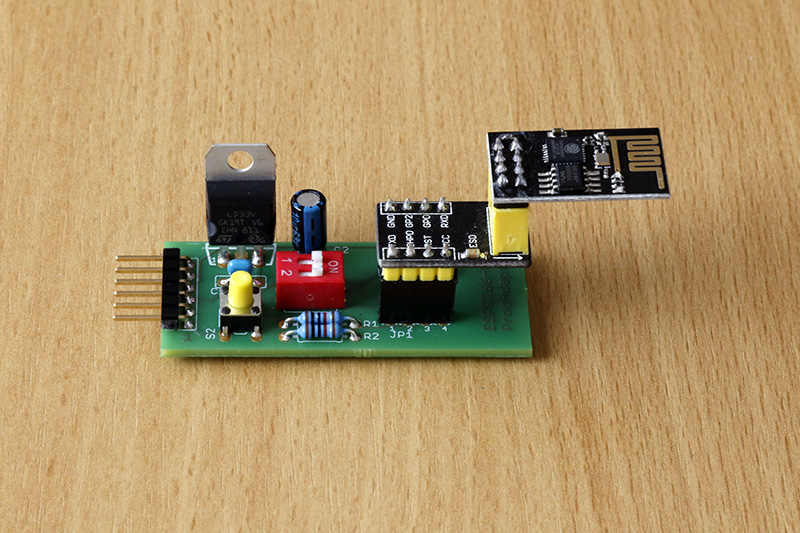

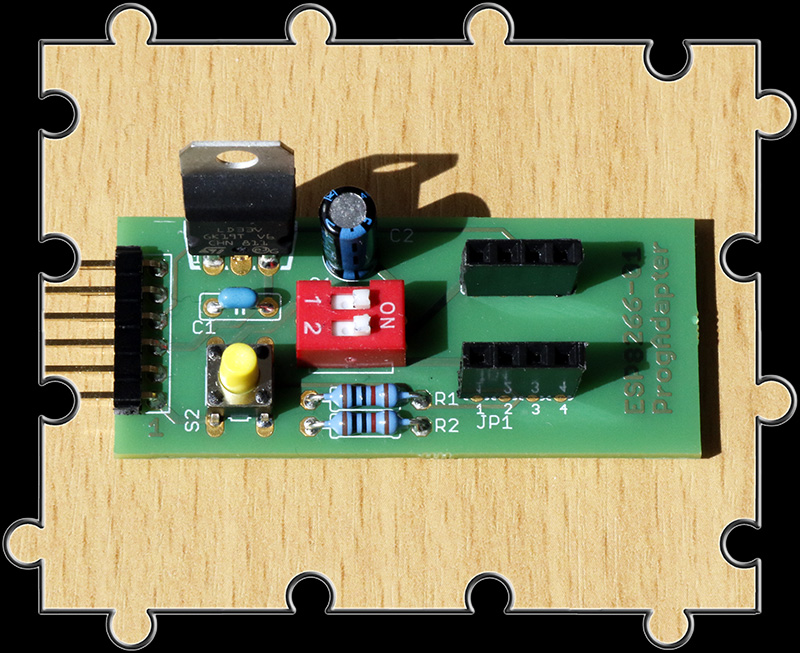

Der fertig Programmieradapter fü desn ESP8266-01 bzw. ESP-01s

Programmieradapter ESP8266 auf ESP-01S:
